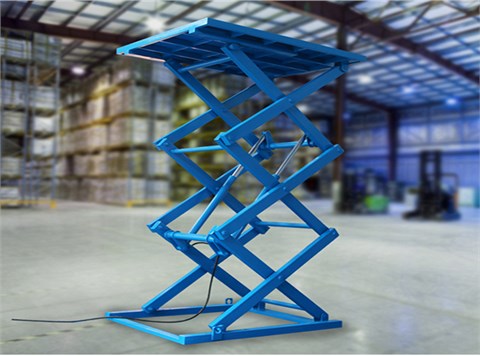

剪叉式升降平台
固定式剪叉升降机,为满足各种特殊需求而专门设计的定制型升降台。产品结构坚固,承载能力大,升降稳定性好,安装维护简单方便;无需设置货台、钢架等,直接从地面起升装卸,平台可放置于地坑内,作业完毕平台与地面平整,不占据地面空间,不影响通道通行。载重可根据升降高度的不同从100公斤到10吨不等,平台尺寸,升降高度根据用户需求定制。
导轨式升降平台特点
固定式剪叉液压升降平台具有超大的承载能力和货台容积,广泛适合用于仓库、车间、码头等各种需要垂直搬运的场所,可根据客户装卸的实际需求定做台面的尺寸,尤其适用于体积较大的型材的搬运和装卸,大大提高了工作效率,减轻了劳动强度。该系列产品设有超载安全保护、限位保护的功能,结构简单,升降平稳,保养方便。
剪叉式升降平台安全稳定性优势
1、触发信号,自动平层;
2、设有防止升降台超载安全保护装置;
3,设有防止液压油管破裂的安全保护阀;
4,停电情况下的应急下降装置;
5,上下楼层的门设有控制系统相互连锁的安全装置。
剪叉式升降机运行成本优势
1、 故障率低:由于采用了先进的液压系统,且有良好的控制方式,电梯运行故障率可将至最低;
2、耗电量少:液压电梯下行时,靠自重产生的压力驱动,大幅度节能。
工作原理
升降平台的工作原理是由液压油由叶片泵形成一定的压力,经滤油器、隔爆型电磁换向阀、节流阀、液控单向阀、平衡阀进入液缸下端,使液缸的活塞向上运动,提 升重物,液缸上端回油经隔爆型电磁换向阀回到油箱,其额定压力通过溢流阀进行调整,通过压力表观察压力表读数值。
固定式剪叉升降机技术参数
型号 |
额定载荷(KG) |
升降行程(mm) | 低放高度(mm) | 台面尺寸(mm) | 起升时间(S) | 电机功率(kw) |
SJG1-1.7 |
1000 | 1700 | 420 | 2500×2000 | 30 | 2.2 |
SJG2-1.7 | 2000 | 1700 | 460 |
2500×2000 |
30 | 4.0 |
SJG3-1.7 | 3000 | 1700 | 480 | 2500×2000 | 30 | 5.5 |
SJG4-1.7 | 4000 | 1700 | 580 | 2800×2000 | 30 | 5.5 |
SJG10-1.7 | 10000 | 1700 | 800 | 4000×2000 | 30 | 7.5 |
SJG1-3 | 1000 | 3000 | 540 | 2300×2000 | 30 | 2.2 |
SJG2-3 | 2000 | 3000 | 600 |
2300×2000 |
30 | 3.0 |
SJG3-3 | 3000 | 3000 | 640 | 2300×2000 | 30 | 3.0 |
SJG1-4 | 1000 | 4000 | 650 | 2100×2000 | 40 | 3.0 |
SJG2-4 | 2000 | 4000 | 740 | 2100×2000 | 40 | 4.0 |
SJG3-4 | 3000 | 4000 | 800 | 2100×2000 | 40 | 5.5 |
SJG1-5 | 1000 | 4000 | 770 | 2100×2000 | 60 | 4.0 |
SJG2-5 | 2000 | 5000 | 880 | 2100×2000 | 60 | 4.0 |
SJG3-5 | 3000 | 5000 | 960 | 2100×2000 | 60 | 5.5 |
SJG1-6 | 1000 | 6000 | 1020 | 2100×2000 | 70 | 4.0 |
SJG2-6 | 2000 | 6000 | 1120 | 2100×2000 | 70 | 4.0 |
SJG3-6 | 3000 | 6000 | 1120 | 2100×2000 | 70 | 5.5 |
SJG1-8 | 1000 | 8000 | 1280 | 2500×2000 | 100 | 7.5 |
SJG2-8 | 2000 | 8000 | 1520 | 2500×2000 | 120 | 7.5 |
注:技术参数仅供参考,实际参数根据客人要求及现场环境定制。
